Kompromisslos musikalisch – zum Selbstbau		 Mono-Endstufe mittlerer Leistung

hoer-wege AMP 1

Die erste Endstufe der HiFiWERKSTATT, besser als Alle anderen ? Sicherlich nicht, denn eine Endstufe mit 3 x TDA 7293 ist nicht geeignet zum Betrieb an Lastimpedanzen unter 2 Ohm. AMP 1 ist aber genauso konsequent entwickelt und konstruiert wie unsere überragenden DAC-Upsampler, und ausgestattet mit einigen Details, die nicht selbstverständlich sind.

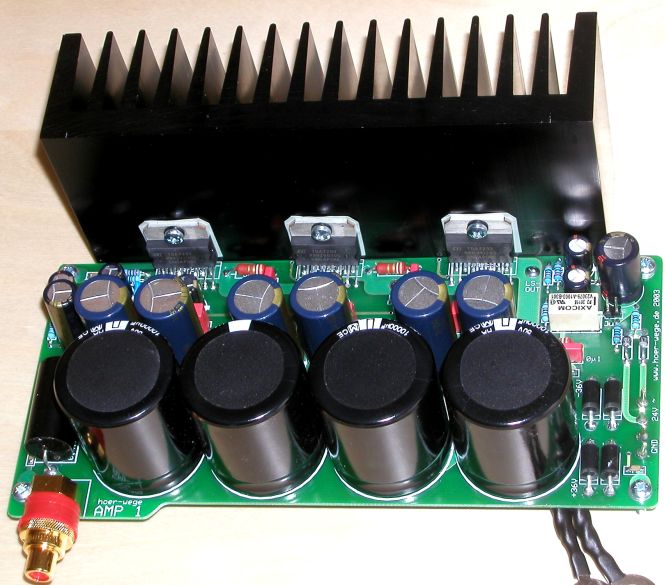

Ansicht des hoer-wege AMP 1 mit Kühlkörper

Die Schaltung: Die Mono-Endstufe AMP 1 ist aufgebaut um 3 x TDA-7293V in Parallel-Schaltung, um die Stromliefer-Fähigkeit zu erhöhen, aber nicht die Ausgangs-Leistung. Siebung und Gleichrichtung befinden sich mit auf der Platine, so dass nur noch der Trafo angeschlossen werden muss. Der Verkabelungsaufwand ist minimal, allerdings werden beim Gehäuse-Einbau die Eingangs- und Ausgangs-Signale über Kabel zur Platine geführt. Die Eckdaten:

» Masse der Platine: 188 mm Lang, 90 mm Breit
» Masse des Kühlkörpers: ca. 160mm L, 40mm T + 75mm H (SK 85 75 SA)
» 2 Platinen passen mitsamt Trafos + KK in 1 Gehäuse (435 B x 300 T x 88mm H)
» Trafo 160 - 220VA 2 x 24V, maximale Ausgangs-Leistung etwa 90 Watt/4 Ohm
» Montiert sind 46.000µ allerfeinster Siebkapazität:
» 4 x 10.000µ50V PANASONIC-TSHA + 6 x 1.000µ63V PANASONIC-FC
» minimal zulässige Last-Impedanz: 2 Ohm (darf nie unterschritten werden !!)
» Der Ausgang ist ohne Eingangs-Signal kurzschlussfest
» Die Endstufe ist ohne Relais im Ausgang gegen thermische Überlast gesichert
» Automatische oder manuelle Stummschaltung beim Ein- und Ausschalten
» Der unverzichtbare Koppelkondensator: M-CAP-Zn 0µ47/250V
» Eingangs-Cinchbuchse und LS-Terminals sind selbstverständlich von WBT

Vorteile: Eine Endstufe mit TDA 7293 lässt sich relativ einfach und kompakt aufbauen, außer der Stromversorgung werden nur eine Handvoll zusätzlicher Bauteile benötigt. Damit wird die Endstufe bezahlbar und für den Selbstbau geeignet. Dabei ist die Klangqualität überraschend gut, wenn für die Stromversorgung hochwertigste Bauteile genommen werden, wie z.B. ultra-schnelle Dioden und Low-ESR-Siebkondensatoren.

Details: Der AMP 1 wird mit sehr guten Bauteilen geliefert, z.B. ultraschnellen MOTOROLA-Dioden, Low-ESR-Siebkondensatoren von PANASONIC, M-CAP-Zn Koppelkondensator, WBT-Cinchbuchse und WBT-LS-Terminals, RK-Trafo 160VA 2 x 24V vergossen mit Schirmwicklung oder 220VA 2 x 24V von BLOCK, überdimensioniertem Kühlkörper usw. Die Endstufe wird beim Ein- und Ausschalten automatisch stummgeschaltet, indem per Relais mit Verzögerungs-Schaltung die entsprechenden Steuersignale generiert werden, das Relais kann aber auch von "außen" per Hand geschaltet werden, wenn gewünscht sogar mit massivem ALU-Dreh-Knopf. Die Signalwege sind so kurz wie eben möglich, die umfangreiche Stromversorgung sitzt direkt vor den "Power-Waffeln", wo längere Stecken zu überbrücken sind, z.B. bei den LS-Ausgängen, werden direkt neben jedem TDA7293 dicke Kabel in die Platine gelötet, die dann gebündelt zum LS-Terminal laufen. Also beste Vorraussetzungen für die Übermittlung auch allerfeinster Signale, und maximale Geschwindigkeit selbst beim Transport höherer und höchster Ströme, AMP 1 kann bei Impulsen mehr als 18 Ampere am LS-Ausgang liefern, also genau das, was "moderne" Lautsprecher brauchen.

Wird die Platine fertig aufgebaut geliefert, ist der Kühlkörper bereits montiert, lediglich der Trafo muss angeschlossen werden. Für die Eingangs-Signale ist eine WBT-Buchse eingelötet, die Verbindung zum Lautsprecher kann (provisorisch) mittels Lüsterklemmen hergestellt werden. Damit ist eine "fliegende" Inbetriebnahme ohne Gehäuse möglich, eine Primär-Sicherung für den Trafo wird mitgeliefert. Der AMP 1 kann auch als Bausatz geordert werden, also Platine, Anleitung, alle Bauteile, Buchsen und Stecker, RK-Trafo (nach Wahl) und Kühlkörper.

Einbau in Gehäuse: 2 x AMP 1 passt als Stereoversion zusammen mit den Kühlkörpern und 2 x 160VA- oder 220VA-RK-Trafos in ein 88mm hohes Gehäuse (Breite 435 + Tiefe 300mm). Die Kühlkörper sitzen im Gehäuse (auf dem perforierten Boden), es gibt damit keine scharfen Kanten außen. Dank gelochtem Boden und überdimensionierten Kühlkörpern ist für ausreichende Wärmeabfuhr gesorgt, die Gehäuse-Füße sollten allerdings ca. 20mm Hoch sein.


Gesamtansicht des hoer-wege AMP 1 als Stereo-Version im Gehäuse.

PREISE und OPTIONEN: Hier finden Sie in übersichtlicher Tabellenform alle Preise und Optionen zum Bau ganzer Geräte mit den Platinen, Gehäusen und Frontplatten der HiFiWERKSTATT, getrennt nach:

DA-Wandler-Projekte
CD-Spieler-Projekte
Verstärker-Projekte.

Sie möchten vorher Probehören?

Alle Platinen der HiFiWERKSTATT hoer-wege gibt es fertig aufgebaut, deshalb lassen sich 2 Mono-Blöcke AMP 1 innerhalb weniger Minuten ohne Gehäuse und Lötkolben in Betrieb nehmen. Die Platinen können Sie 14 Tage in Ihrer Kette unverbindlich Probehören, die Bedingungen finden Sie in den AGB. Oder Sie kommen zum Vergleichen nach Bremen:
