Kompromisslos musikalisch – zum Selbstbau

Anleitung zum Anschluss der Platine hoer-wege CD-OUT

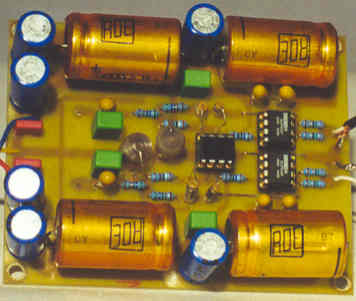

Zum Aufbau: Die analoge Ausgangs-Stufe hoer-wege CD-OUT ist mit hochwertigen Bauteilen bestückt, an Siebkapazität sind ca. 20000µ montiert. Verwendet werden große, mittlere und Folien-Kondensatoren, so dass schneller und sauberer Stromfluss garantiert ist. Die breiten, verzinnten Leiterbahnen sind regelrechte "Elektronen-Highways". Die Signalpfade sind so kurz wie möglich, das Filter ist mit superschnellen FKP-Kondensatoren aufgebaut, das Foto zeigt noch
Styroflex-Cs. Gefiltert wird nicht mehr als nötig, mit 12dB-Flankensteilheit, der –3dB-Punkt liegt bei 22kHz.

Technische Daten: Die Ausgangs-Impedanz ist ca. 50 Ohm, die Ausgangs-Puffer können bis zu 250mA !!!! Strom liefern. Die Bandbreite der Ausgangs-Stufe nach dem Filter beträgt 1 MHz !!!!, die Anstiegs-Geschwindigkeit liegt bei 400 V/µsec !!!! Dank Präzisions-Verstärkern braucht es keine Koppel-Kondensatoren im Ausgang, der Gleichstrom-Anteil ist typisch kleiner 3mV. Die Ausgangs-Puffer lassen sich durch höhere Kabel-Kapazitäten kaum bremsen !!!!

Einbau:

• Vorsicht: OP-Amp und Puffer sitzen in Fassungen! Wenn auf der Platine CD-OUT gelötet werden soll, bitte eventuell vorher vorsichtig entnehmen. Bitte auch die Inbetriebnahme probehalber erst ohne diese Bauteile vornehmen, mit dem Multimeter überprüfen, ob an Pin 8 (OP) bzw. 7 (Puffer) Plus, und an Pin 4 Minus steht!

• Vor Inbetriebnahme mit dem Multimeter (Durchgangs-Prüfer) an obengenannten Pins gegen Masse messen, dass kein Kurzschluss "eingebaut" wurde. Der Widerstand muss von nahezu Null auf hohe Werte ansteigen ! sonst ist etwas verkehrt !!

• Die HiFiWERKSTATT hoer-wege haftet nicht für Fehler beim Einbau !!

• Anschlüsse: Angeschlossen werden müssen lediglich 7 Kabel: Eingang links + rechts, 2 x Ausgang (schwarzes Koaxial-Kabel) und 3 für die Stromversorgung (rot=plus, gelb=masse, blau=minus).

• Eingang: Kritisch sind die beiden Eingangs-Kabel, Mensch sollte wissen, an welcher Stelle nach dem Wandler das Signal abgegriffen werden kann.

• Verstärkung: Der Verstärkungs-Faktor wird mit den GAIN-Widerständen eingestellt. Montiert ist 6k8 => Gain = 6k8/5k6 = 1,2. Eine Eingangs-Spannung von 1 Volt wird auf 1,2 Volt angehoben, das reicht in fast allen Fällen völlig aus. Wer weniger will, setzt den beiliegenden 5k6-Widerstand ein, wer mehr will kann es mit 8k2 oder 10k versuchen. Bitte beachten: Jede Verstärkung hinterlässt einen "Abdruck" im Musik-Signal, desto weniger Verstärkung, desto geringer der Abdruck!

• Ausgang: die schwarzen Koaxial-Kabel werden einfach statt der Vorhandenen an die Buchsen gelötet, oder nach den Ausgangs-Widerständen auf die Platine im CD-Spieler/Wandler.

• Masseanschluss: Die analoge Ausgangs-Stufe hat einen zentralen Massepunkt über die Spannungs-Versorgung. Achten Sie beim Einbau darauf, dass das auch so bleibt! Den Schirm der Ausgangs-Kabel nur an isoliert eingebaute Buchsen anlöten!

• Saft: Die Stromversorgung wird an der im CD-Spieler/Wandler für die eingebaute analoge Ausgangs-Stufe vorhandenen abgegriffen.

• SMD: Schwierig, wenn nicht unmöglich, ist der Einbau der analogen Ausgangs-Stufe bei SMD-bestückten Platinen. Wenn auch die Widerstände als SMD-Typen ausgeführt sind, und deshalb keine Löcher in die Platinen gebohrt wurden, lassen sich kaum haltbare Kabelverbindungen herstellen. Eine unachtsame Bewegung, und die Leiterbahn ist abgerissen! Die HiFiWERKSTATT hoer-wege empfiehlt in solchen Fällen den DAC-2 oder den DAC-UP_2002, auch diese Platinen können eventuell in den Player eingebaut werden.

• Einbau: Die Befestigung im CD-Spieler/Wandler erfolgt am einfachsten Überkopf auf der Haupt-Platine mit Heißkleber. Sind die Gehäuse ausreichend hoch, ist auch eine Befestigung unter der Hauptplatine möglich (ebenfalls Überkopf). Beim Festkleben auf dem Boden beachten, dass keine leitenden Verbindungen zum Gehäuse entstehen.

Kabel: Wer ein gutes Digital-Kabel für wenig Geld sucht, dem empfiehlt die HiFiWERKSTATT das massiv versilberte van den Hul professional, kostet pro Meter nur 17,90.- EURO, passende Stecker mit 9mm Durchmesser liefern wir ab 8.- EURO pro Stück. Als Analog-Kabel bieten wir AIRCELL-7 an, ein sehr gutes koaxiales NF-Kabel, das pro Meter nur 6.- EURO kostet, und dank großem Querschnitt und geringer Kapazität auch für lange Strecken geeignet ist. Passende Stecker dazu ab 4.- EURO pro Stück, wir können auch Stecker von WBT liefern !!

PREISE und OPTIONEN:

Hier finden Sie in Tabellenform alle Preise und Optionen zum Bau der fertigen Geräte mit den Platinen, Gehäusen und Frontplatten der HiFiWERKSTATT, getrennt nach DA-Wandler-Projekten und Verstärker-Projekten.

Sie möchten vorher Probehören?

Alle Platinen der HiFiWERKSTATT hoer-wege gibt es fertig aufgebaut, deshalb lässt sich CD-OUT innerhalb weniger Minuten ohne Gehäuse in Betrieb nehmen. Die Platine können Sie 14 Tage in Ihrer Kette unverbindlich Probehören, die Bedingungen finden Sie in den AGB. Oder Sie kommen zum Vergleichen nach Bremen:
