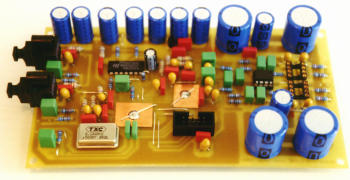

Beschreibung der Schaltung: Halten Sie die Bauteile-Seite der Platine nach oben, die digitalen Eingänge befinden sich links. Unter der größeren Kupferfläche sitzt das digitale Interface, unter der kleinen Kupferfläche sitzt der DA-Wandler, hier befindet sich auch die Stromversorgung einschließlich +5Volt-Spannungs-Regler und Entkoppelung des Wandlers. Die gesamte rechte Hälfte der Platine gehört der analogen Ausgangs-Stufe. Auf der Platine findet sich nur, was zur Funktion unbedingt notwendig ist. Alle Bauteile sind so hochwertig wie möglich und nötig ausgeführt. Die Leiterbahnen sind möglichst kurz, alle Baugruppen sind aufwändig voneinander und von der Stromversorgung entkoppelt. Alle freien Flächen sind als Masseflächen ausgelegt. Die Baugruppen sind nur jeweils an einem Punkt über die Massen miteinander verbunden.

Die digitale Eingangs-Sektion: Von oben nach unten gibt es einen optischen Eingang, optional einen weiteren optischen oder einen koaxialen bzw. zwei koaxiale. Ebenso kann auch ein symmetrischer Eingang eingerichtet werden. An den Punkten mit der Bezeichnung "sw" sind Kabel angeschlossen, die per Umschalter (=switch) zum Interface geleitet werden können. Mit unsymmetrischen Eingängen ist "Interface-in-neg." auf Masse gelegt. Den Umschalter kann sparen, wer nur ein Laufwerk anschließt, oder nur die Quelle einschaltet, die gehört werden soll.

Digitales Interface: Bereitet die digitalen Daten passend für den Wandler auf. Durch den Vergleich des Eingangs-Signals mit dem Signal des Quarz-Oszillators kann die Sampling-Frequenz des Eingangs-Signals ermittelt werden. Das Ergebnis kann angezeigt werden, entweder über eine kleine Extra-Platine D-MUX (wird mitgeliefert) oder durch das optionale hoer-wege LCD-Matrix-Display.

24Bit/96kHz DA-Wandler: Der Wandler verfügt über 4 unabhängige +5V-Eingänge, die mehrfach entkoppelt sind, deshalb die vielen Fest-Induktivitäten und Kondensatoren. Die Auskopplung des analogen Signals erfolgt über eine Kombination aus Tantal- und MKP-Kondensator, besser geht nicht! Da der Wandler nur mit einfacher Spannungs-Versorgung gefahren werden kann, sind die Kondensatoren unverzichtbar. Unten auf der Platine befindet sich die "Wanne" zum Anschluss der Anzeige-Platine oder des optional erhältlichen LCD-Matrix-Displays.

Analoge Ausgangs-Stufe: Diese Stufe ist sehr aufwendig gestaltet. Die mehrfache Entkoppelung der Stromversorgung wird fortgeführt, ebenso das Prinzip der kurzen Wege. Auf den Wandler folgt ein 12dB-Filter mit einem –3db-Punkt bei ca. 22kHz. OP-Amp 1 ist für die Verstärkung des Signals und die Impedanz-Wandlung zuständig, am analogen Ausgang stehen maximal ca. 2,8 Volt. Veränderungen sind durch Verkleinern (= niedrigere Spannung) oder Vergrößern (= höhere Spannung) des "GAIN"-Widerstandes möglich. Zusammen mit den beiden Puffern können +/- 250mA bei 300V/µsec !!!! bereitgestellt werden. Die Puffer entkoppeln die Schaltung wirksam von den "Unbilden" der Außenwelt, und verzagen auch nicht bei hohen Kabel- oder Eingangs-Kapazitäten.

OP-Amp: Der eingesetzte OP-Amp ist ein schneller Präzisions-Verstärker. OP-Amp und Puffer sind in Fassungen gesetzt, und lassen sich mit Schraubenzieher oder Pinzette vorsichtig entnehmen, das Anliegen der korrekten Spannungen kann ohne "Rauchwolken" überprüft werden. OP 1: Pin 8 = Plus; Puffer: Pin 7 = Plus; alle: Pin 4 = Minus. Die HiFiWERKSTATT hoer-wege liefert im Fehlerfalle gern neue OP-Amps + Puffer, Kosten z.Z. 25.- EURO.

Stromversorgung: Passend zum DAC-2 gibt es das Netzteil hoer-wege DA-Power. Die Verbindungen werden mittels 3- und 4-poliger Stecker hergestellt, Falsch-Polung ist ausgeschlossen.

Für alle Anderen gilt: Die "Qualität" der Stromversorgung geht direkt in das "Ergebnis" ein, desto "sauberer" desto "schneller" die Stromversorgung, desto besser. Die außerordentliche Leistungs-Fähigkeit der Schaltung lässt sich nur in einer entsprechend hochwertigen Umgebung erfahren !!! Da alle 3 Funktions-Gruppen auf eine gemeinsame Masse bezogen sind, können 3 verschiedene Strom-Quellen zum Einsatz kommen. Empfohlen wird, zumindest Digital- und Analog-Teil über jeweils eigene Trafos zu versorgen. Den "saubersten", stimmigsten und angenehmsten Klang erzielt man bei Versorgung der Analogen Ausgangs-Stufe mit Accu-Strom, z.B. mit dem hoer-wege NiMH-DA-POWER. Beachten Sie beim Anschließen die Beschriftungen auf der Platine.

Datenlieferant: Angeschlossen werden können alle Digital-Geräte mit 32 – 96kHz Sampling-Frequenz (auch Audio-DVD-Player und Satelliten-Receiver). Der digitale Ausgang muss der S/P-DIF-Norm entsprechen. Prinzipiell ist z.B. jeder CD-Spieler mit Digital- Ausgang geeignet, doch: Je besser das Laufwerk, desto besser das Ergebnis. Auch der beste DA-Wandler kann nur das konvertieren, was die Quelle anliefert !
Die HiFiWERKSTATT hoer-wege hat Vorschläge, siehe unter CD-Spieler, wie aus preisgünstigen Spielern überragende CD-Laufwerke werden können. Die CD-Spieler können mit hoer-wege Umrüst-Kit, der hoer-wege MASTER-CLOCK, Schaltplan und ausführlicher Anleitung von der HiFiWERKSTATT hoer-wege geliefert werden.
Aber auch zu vielen anderen Geräten liefern wir Schaltpläne mit Markierungen, welche Bauteile Sie zugunsten eines besseren Klangs tauschen sollten. Die Bauteile liefern wir in allerbester Qualität gleich mit (z.B. PANASONIC-FC-Kondensatoren, BurrBrown-OPs usw.) einschließlich Dämm-Material und besserem Netzkabel. Dieser einmalige Service zum Selberlöten kostet mit ausführlicher Anleitung zur Zeit ab 130.- EURO. Weitere Informationen dazu finden Sie unter CD-Modifikation.

Inbetriebnahme: Die Einspiel-Zeit beträgt 3 – 6 Tage. Danach ist es nicht nötig, die Schaltung permanent "unter Strom" zu lassen. Wegen der hochwertigen Bauteile dauert es nur wenige Minuten, bis das volle Klang-Potential erreicht wird. Es sollte immer zuerst der Datenlieferant eingeschaltet und mit der Schaltung verbunden werden, bevor der DAC-2 eingeschaltet wird. Die Ausgänge des DAC-2 werden nicht stummgeschaltet, deshalb am Vor- oder Voll-Verstärker die Lautstärke auf Null stellen oder einen anderen Eingang wählen.

Einbau in ein Gehäuse: Muss nicht unbedingt sein, wird jedoch empfohlen. Die Buchsen der Ein- und Ausgänge sind über Kabel mit der Platine verbunden, so dass sie im Gehäuse relativ frei positioniert werden können. Die HiFiWERKSTATT hoer-wege kann passende Gehäuse, auch in 221mm Breite, bearbeitete Frontplatten und Rückwände, sowie alles weitere Zubehör liefern.

Masse der Platine: 86mm Breit, 155mm Lang, 25mm Hoch.

Kabel: Wer ein gutes Digital-Kabel für wenig Geld sucht, dem empfiehlt die HiFiWERKSTATT das massiv versilberte van den Hul professional, kostet pro Meter nur 17,00.- EURO, passende Stecker mit 9mm Durchmesser liefern wir ab 8.- EURO pro Stück. Als Analog-Kabel bieten wir AIRCELL-7 an, ein sehr gutes koaxiales NF-Kabel, das pro Meter nur 6.- EURO kostet, und dank großem Querschnitt und geringer Kapazität auch für lange Strecken geeignet ist. Passende Stecker dazu ab 4.- EURO pro Stück, wir können auch Stecker von WBT liefern !!
