Kompromisslos musikalisch – zum Selbstbau		 Der hoer-wege Phono-Verstärker

C.E.C. PH 53 für MM und MC

Erfreulicherweise bietet C.E.C. auch einen, gemessen am Preis, wirklich überragenden Phono-Vorverstärker an. Für gerade einmal 798.- € (Stand Januar 2010) gibt es sowohl RCA Ein- und Ausgänge, und nach "Art des Hauses" auch XLR Ein- und Ausgänge, und intern wird auch tatsächlich vollsymmetrisch gearbeitet !! Das dürfte in dieser Preisklasse absolut einmalig sein, und bringt bei Anschluß eines MC-Systems mit XLR - Verkabelung echte Vorteile. Alle MC-Systeme sind "von Haus aus" erdfrei symmetrisch, und in der Regel bestehen die etwas besseren Anschluss-Kabel aus 2 Innenleitern plus Schirm, so dass die RCA-Stecker leicht durch XLR-Stecker ersetzt werden können.
Wir waren (nach allerdings mehr als 1 Woche ununterbrochen am Netz) doch erstaunt, wie nah in Teilbereichen dieser kleine und preiswerte Phono-Vorverstärker mit "Schaltnetzteil" (siehe Bilder und Erklärungen weiter unten) unserem kompromisslos mit Accustrom aufgebauten hoer-wege PHONO-MC V2 kommt !! Wohlgemerkt, noch ohne Modifikation !!
Das Gerät ist wertig aufgebaut. Zur handschmeichlerisch abgerundeten Front kommen massive Metallknöpfe, solide Schalter, einfache und übersichtliche Bedienung, bei XLR-Anschluss keine Anpassung an das System erforderlich, usw.. Der Verstärker ist nur ca. 22cm Breit und 27cm Tief, die Höhe beträgt ca. 6cm, das Gewicht nur 2 Kilo. Dafür sollte sich leicht ein Plätzchen finden lassen, denn für die allermeisten, symmetrisch angeschlossenen MC-Systeme dürfte sich in dieser Preisklasse nur schwerlich ein besserer Verstärker finden lassen, erst recht nach unserer Modifkation !!
Zusammen mit unseren autorisierten Partnern, können wir alle C.E.C. Geräte anbieten, die auf Wunsch gleich (oder später) von uns oder unseren Partnern modifiziert werden.

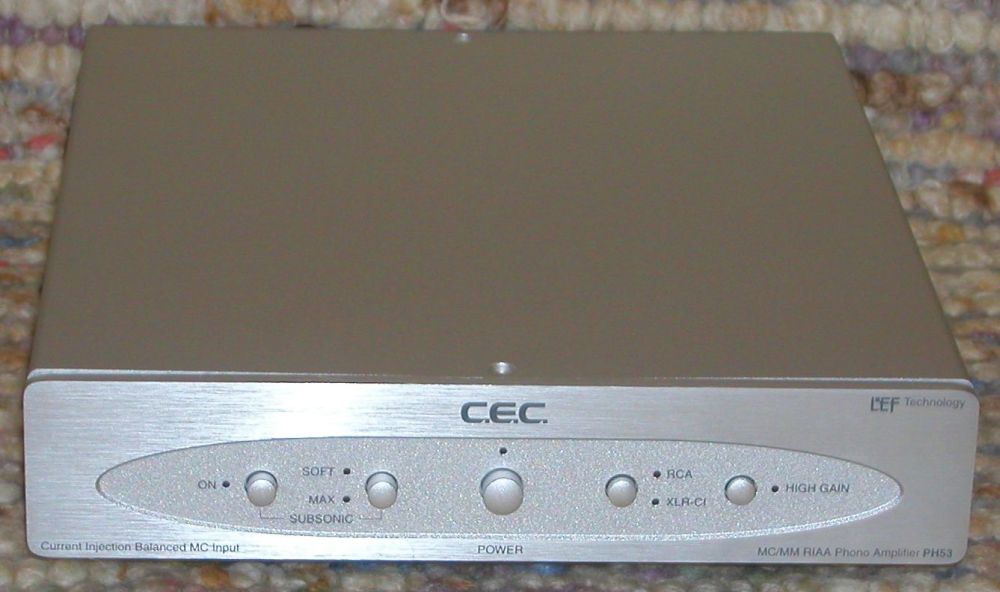

Bild der Front des PH 53 in silber.

Dieser Verstärker kann sowohl mit MM-Systemen, als auch mit MC-Systemen, betrieben werden. MM-Systeme können nur über den RCA-Eingang angeschlossen werden, MC-Systeme wahlweise über RCA oder XLR. Unabhängig davon sind immer beide Ausgänge aktiv. Die Verbindung zum Verstärker kann folgerichtig entweder über RCA oder XLR erfolgen.
Sind die Systeme per RCA-Eingang angeschlossen, kann über DIP-Schalter auf der Geräte-Unterseite bei MM-Systemen die Kapazität in großem Umfang angepasst werden, die Impedanz für MC-Systeme kann auf 100 oder 1000 Ohm eingestellt werden. Des weiteren lässt sich die Verstärkung um 6 bzw. 20 dB anheben.
Soweit nichts Besonderes, das ändert sich aber bei XLR-Anschluss eines MC-Systems !! Dank zweier Entwicklungen von Carlos Candeias ist dann keinerlei Anpassung mehr an das System erforderlich. Dafür "verantwortlich" ist eine "Current Injection" getaufte Schaltung, die den üblichen Spannungs-Verstärker ersetzt. Zusammen mit dem "LEF" (load effect free) Stromverstärker entsteht eine einfache, ohne nennenswerte Gegenkopplung arbeitende Schaltung, die rausch- und verzerrungsarm auch die allerfeinsten Signale der symmetrisch angeschlossenen MC-Systeme verstärkt.

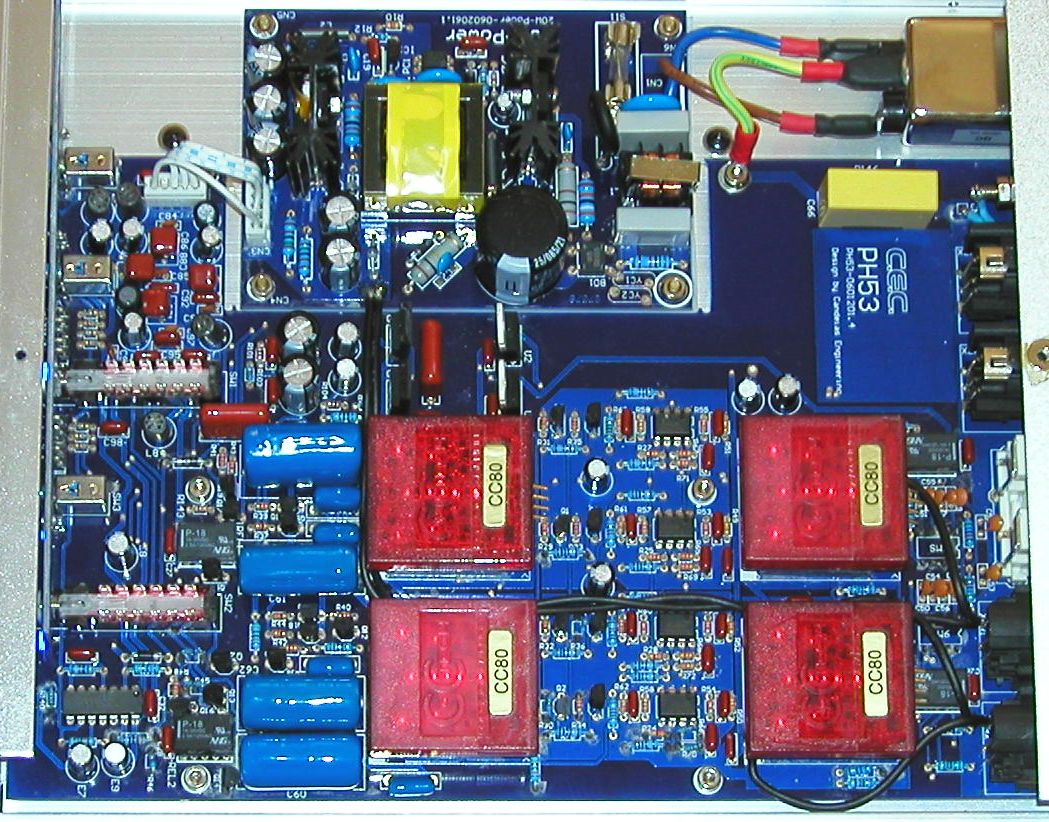

Bild des offenen PH 53. Die roten, mit "CC80" bezeichneten Module, stellen die Besonderheit dieses Verstärkers dar.
Die RIAA-Filterung findet außerhalb des Signalwegs statt. Erkennbar ist außerdem der symmetrische Aufbau.

Unsere Modifikation ist hier nicht wirklich erforderlich, da man nach mehr als 1 Woche Einspielzeit ein richtig gut klingendes Gerät hat !! Im Vergleich zu den Allerbesten fällt an einem LINN LP12 mit MC-System "KLYDE" jedoch auf, das manche Stimmen ungewohnt, irgendwie verhangen, leicht "wattig" klingen, während der Hochton minmal "vorlaut" wirkt. Das ist keine wirklich schwerwiegende Kritik, und kann auch in der Kombination mit dem symmetrisch angeschlossenem "KLYDE" Abtaster begründet sein. Aber natürlich sieht unser kritischer Blick beim offenen Gerät schon einiges, was sich besser machen lässt !! Also schnell das Gerät zerlegt, und mit unserer Modifikation begonnen. Die "Stromversorgung" als "Motor" des Ganzen steht hier am Anfang, denn die kann gar nicht "schnell" und "störungsarm" genug sein, insbesondere bei Verstärkung der leisen MC-Signale !! Also schnellere Dioden und bessere Kondensatoren einbauen. Außerdem in der RIAA-Stufe bessere Bauteile einsetzen, und vor allen Dingen die Koppel - Kondensatoren ersetzen. Am Ende hatten wir rund 40 Bauteile neu eingesetzt.

Wir haben natürlich vorher und nachher einen großen Hörtest veranstaltet, und sind mit unserer Modifikation sehr zufrieden !! Ein gutes Gerät hat seine positiven Eigenschaften behalten, aber in den entscheidenden Punkten leicht zugelegt. Jetzt zeigt der C.E.C. PH 53 nicht nur eine Fülle an Details, sondern klingt "musikalischer" und schafft es dabei die "Atmosphäre" einer Aufnahme (also das, was "zwischen" den Tönen und "drumherum" passiert), und den "Raum" glaubhafter in Szene zu setzen. Kein Sound, nur Musik.
Preislisten mit allen Optionen finden sich hier.

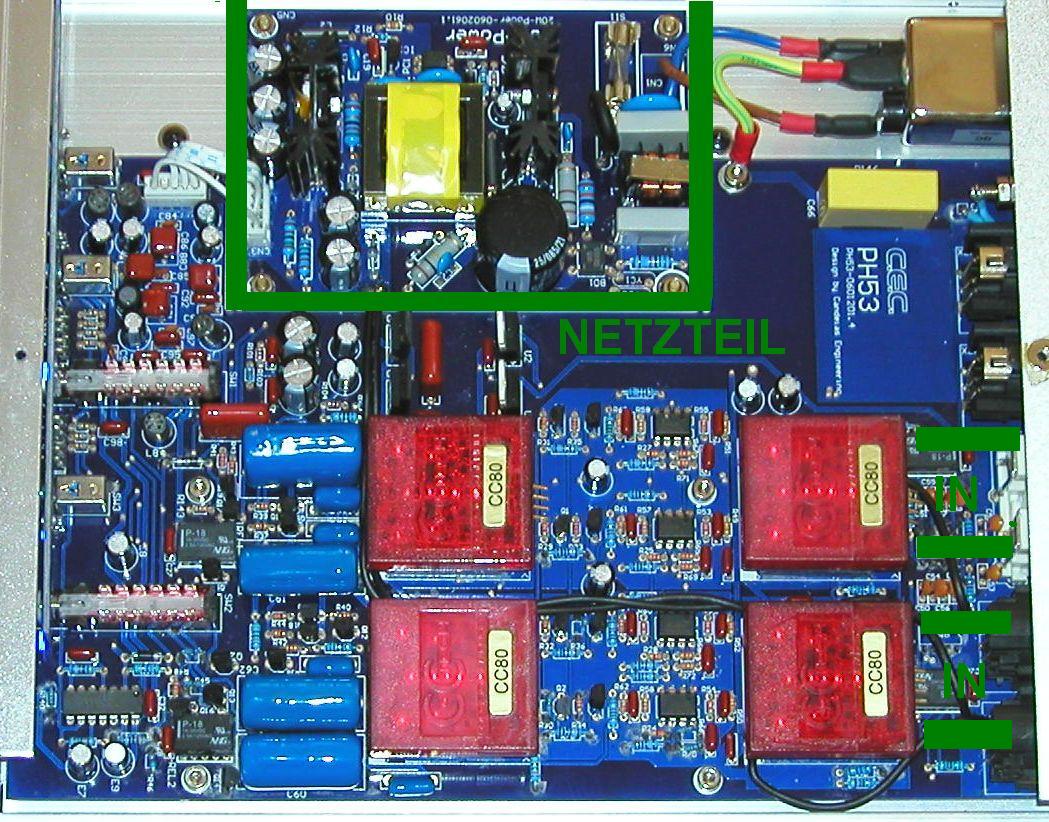

Bild des offenen PH 53, das Netzteil ist grün umrahmt.
Außerdem haben wir die symmetrischen Eingänge, ebenfalls per grünem Balken, bezeichnet.

Die HiFiWERKSTATT hoer-wege hat für den C.E.C. PH 53 ein aufwendiges Umrüst-Kit entwickelt. Es werden zwar nur bedrahtete Bauteile getauscht, trotzdem ist der Umbau nicht ganz einfach. Denn wie üblich ist das Gerät bleifrei gelötet, was bei doppelseitigen Platinen das Auslöten der "alten" Bauteile stark erschwert.
Wer nicht sicher ist, dass er das beherrscht, sollte diese Arbeit lieber uns oder einen unserer autorisierten Partner überlassen. Wir alle können nicht nur diese, sondern auch viele andere Geräte fachgerecht modifizieren. Dazu gibt es die Sicherheit, dass der Umbau von Profis vorgenommen wurde, außerdem gewähren wir in jedem Fall 2 Jahre Garantie auf den Umbau. Bei modifizierten Geräten verfällt natürlich die Hersteller-Garantie, wer aber über uns gekaufte Neugeräte von uns modifizieren lässt, braucht sich darüber keine Gedanken zu machen, da wir dann auch für das Gerät eine 2-jährige Garantie übernehmen. Selbstverständlich helfen wir auch nach Ablauf dieser Frist, sollte das modifizierte Gerät irgendwann einmal Probleme machen.

Preise und Lieferbarkeit: Die HiFiWERKSTATT hoer-wege liefert gerne C.E.C. Verstärker, sowie das hoer-wege Umrüst-Kit mit ausführlicher Anleitung, Fotos der Platinen mit Markierung der zu tauschenden Bauteile, bleifreiem Lötzinn und Flußmittel-getränkter Entlötlitze, sowie rund 40 bedrahteten Bauteilen in allerbester Qualität. Die aktuellen Preise finden sich unter C.E.C. Verstärker-Preise.
Geübte "Löter" sollten für den Umbau etwa 4 Stunden einplanen. Wenn anschließend etwas nicht funktioniert, helfen wir gerne weiter, nur kann das u.U. wegen dem hohen Zeitaufwand bei der Fehlersuche teuer werden !!

Hotline: Die HiFiWERKSTATT hoer-wege beantwortet unter der Telefon-Nr. 0421 / 647321 Montags - Freitags von 15:00 bis 19:00 Uhr alle Ihre Fragen gerne. Mailto: hifiwerkstatt@hoer-wege.de

Sie möchten vorher Probehören?

Sie können sich von der HiFiWERKSTATT hoer-wege ein vollständig modifiziertes Gerät zusenden lassen, und können dieses unverbindlich in Ihrer Kette Probehören, die genauen Bedingungen finden Sie in unseren AGB.
Sie können nach Terminabsprache auch gerne zum Vergleichen zu uns kommen:

HiFiWERKSTATT hoer-wege
Stephan Horwege
Gallberg 40
28790 SCHWANEWEDE
Ortsteil Neuenkirchen bei Bremen
die Beschreibung der Anfahrt findet sich im Impressum.

Außerdem kann die HiFiWERKSTATT hoer-wege Schaltpläne sehr vieler anderer Geräte beschaffen und Tipps geben, welche Bauteile gegen höherwertige getauscht werden sollten. Die entsprechenden Bauteile einschließlich Anleitung liefern wir gleich mit. Eine Liste der Geräte, für die bereits erprobte hoer-wege Umrüst-Kits verfügbar sind, gibt es unter Die Liste der modifizierten Geräte. Sollten Sie Ihr Gerät in dieser Liste nicht finden, fragen Sie trotzdem an. Der Umbau kann selbstverständlich auch von der HiFiWERKSTATT hoer-wege, oder unseren autorisierten Partnern, vorgenommen werden.
